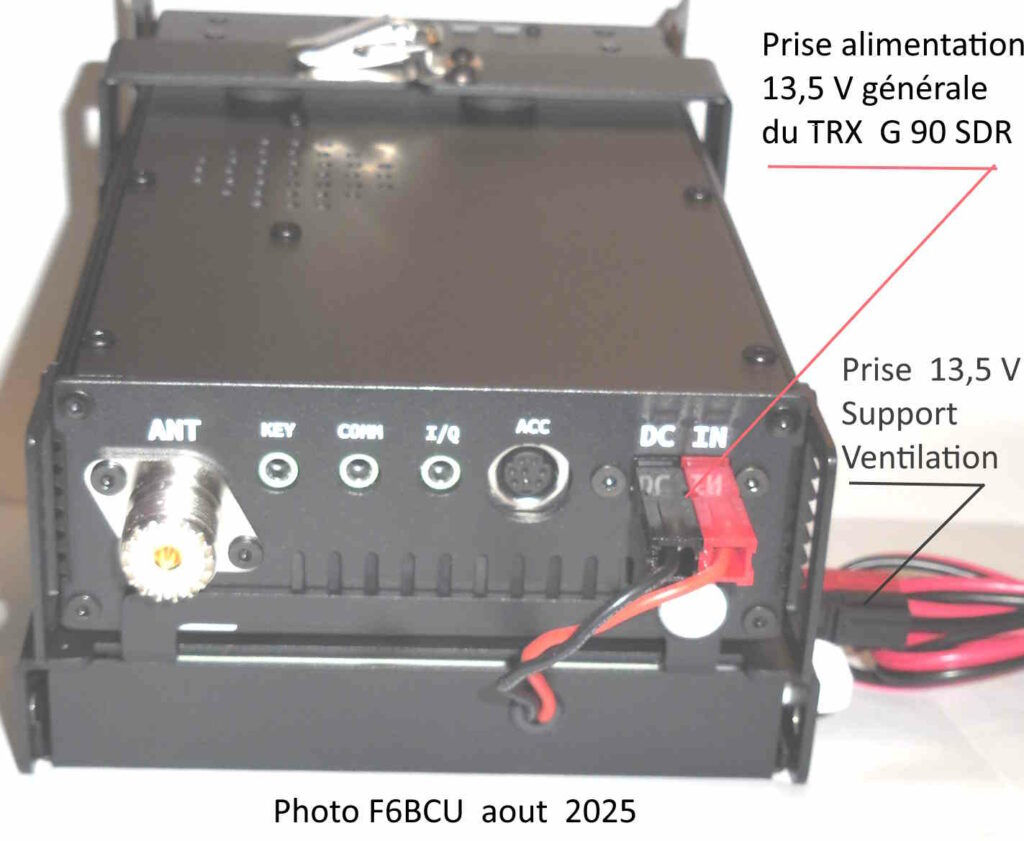

Station radioamateur F6BCU

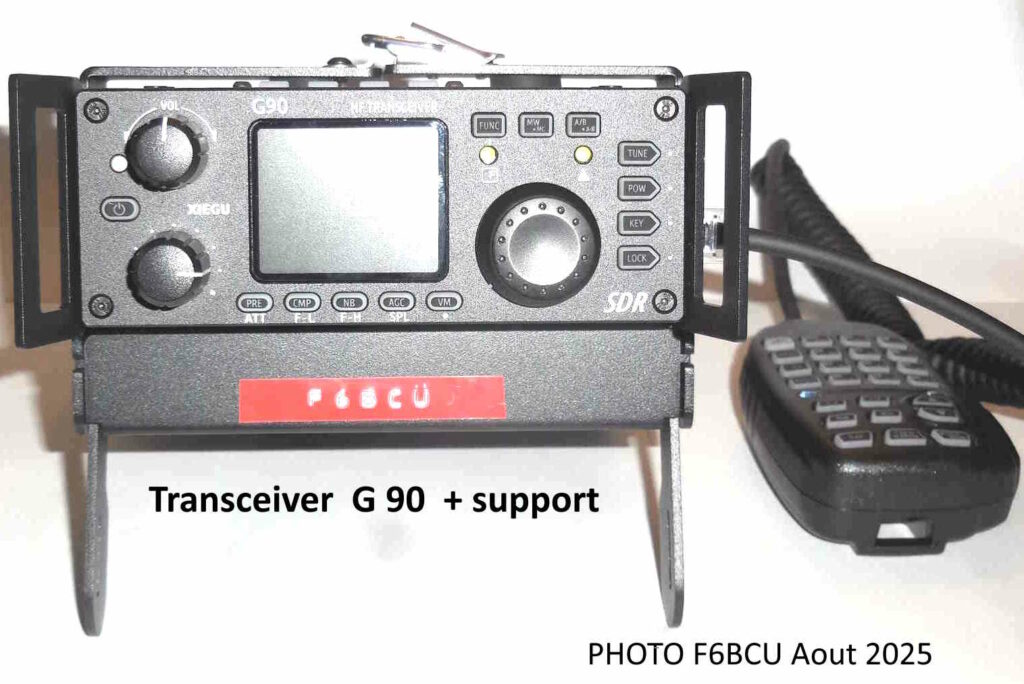

Nous avons pendant très longtemps, pour coupler, le transceiver de la station F6BCU à l’antenne **LEVY**, fait usage du coupleur traditionnel type F3LG avec adaptation, en ondes stationnaires, série ou parallèle.

Mais dans nos recherches de documentation technique et grace aux conseils de F3GD (silent Key) , sur le WEB, nous avons trouvé un système un peu simple pour adapter une antenne LEVY ou CENTER FEED. Curieux d’expérimentation, nous avons construit ** le Système simplifié**. Quel ne fut pas notre étonnement de pouvoir constater que le rendement de l’Antenne était quasiment identique à l’original équipé d’un coupleur adapté en ondes stationnaires.

Nous utilisons à la station un coupleur d’antenne traditionnel, d’origine commerciale, adaptateur d’impédance, commutable bande par bande, sortie antenne assymétrique, impédance 50 Ohms.

Circuit additif de couplage

SCHEMA du circuit de couplage ; 50/75 Ohms assymétrique, à ligne symétrique 300 Ohms, Alimentation HF de l’antenne symétrique, qui pour être efficace sur 80m par exemple, doit faire en longueur le 1/4 d’onde au minimum, par exemple 2 x 10m.

Le TORE est un T200/2 couleur rouge

ARTICLE TECHNIQUE COMPLET ** SYSTEME DE COUPLAGE** écrit par F6BCU en téléchargement :

le lien

https://drive.google.com/file/d/18sPBA0wS6PS-p8Qe5XJb2LTXkUJmlAhk/view?usp=sharing

Nous avions, il y a de cela plus de quarante ans, construit le kit HW7, un des premiers TX/RX (transceiver) QRP CW 2 watts HF de la Firme HEATHKIT.
Bien que révolutionnaire pour l’époque, ce petit TX/RX, souffrait d’un gros handicap. La plupart des QSO CW étaient négatifs, car le correspondant ne nous répondais pas, bien que nous le recevions avec un report de l’ordre de 58/59. Ce n’est que bien plus tard, après simulation d’un QSO avec notre propre station d’époque, un HW101, que nous nous sommes rendus – compte que nous n’entendions pas l’émission du QRP HW7 dans le HW101, bien que le HW101 décodait correctement le HW7 en émission.

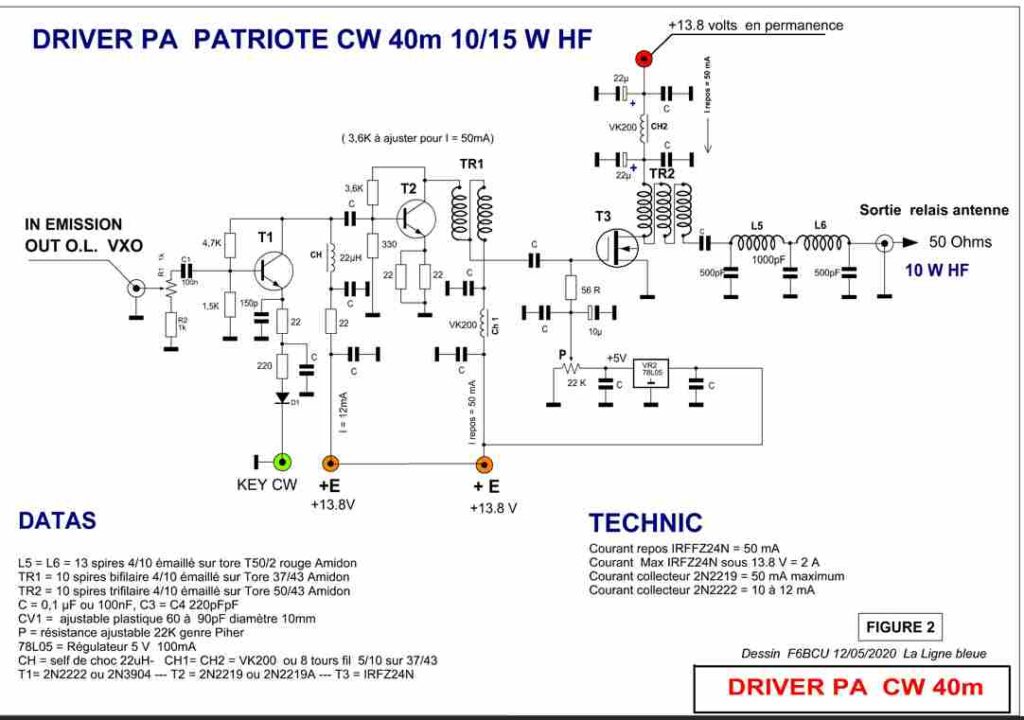

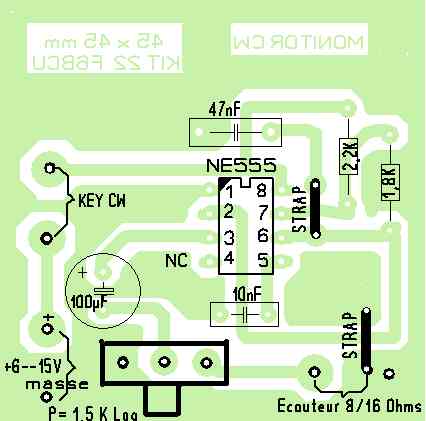

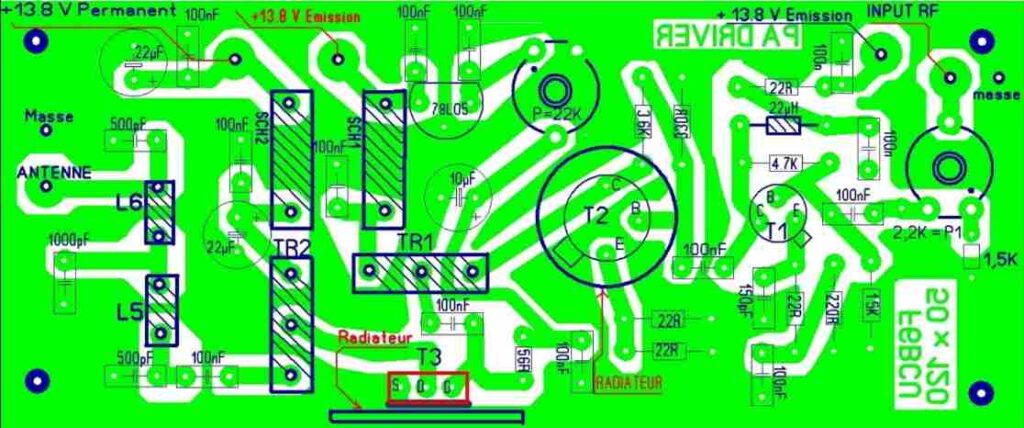

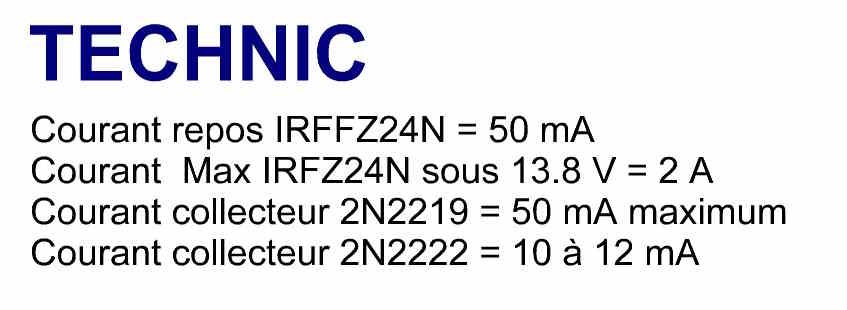

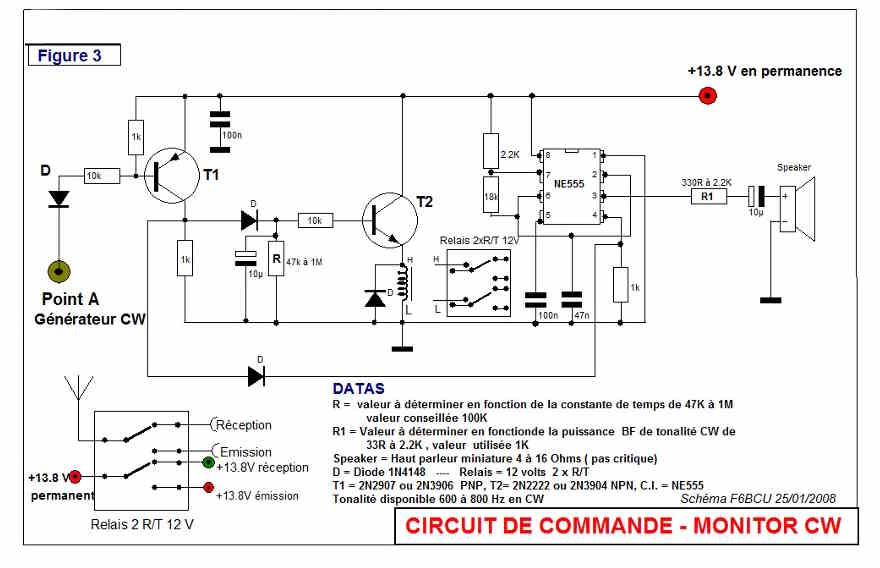

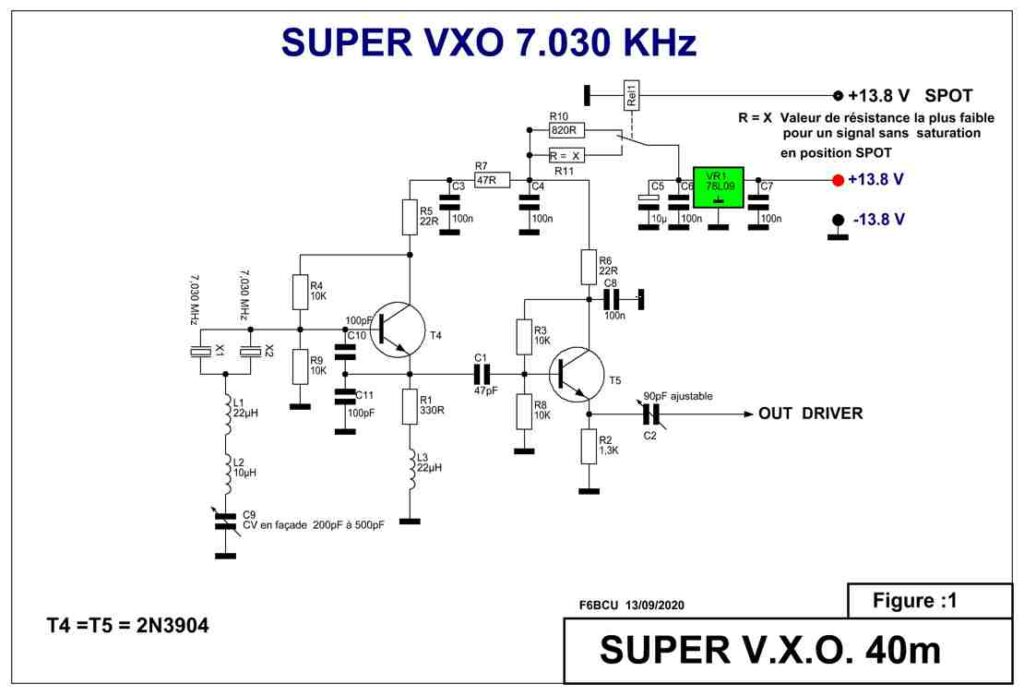

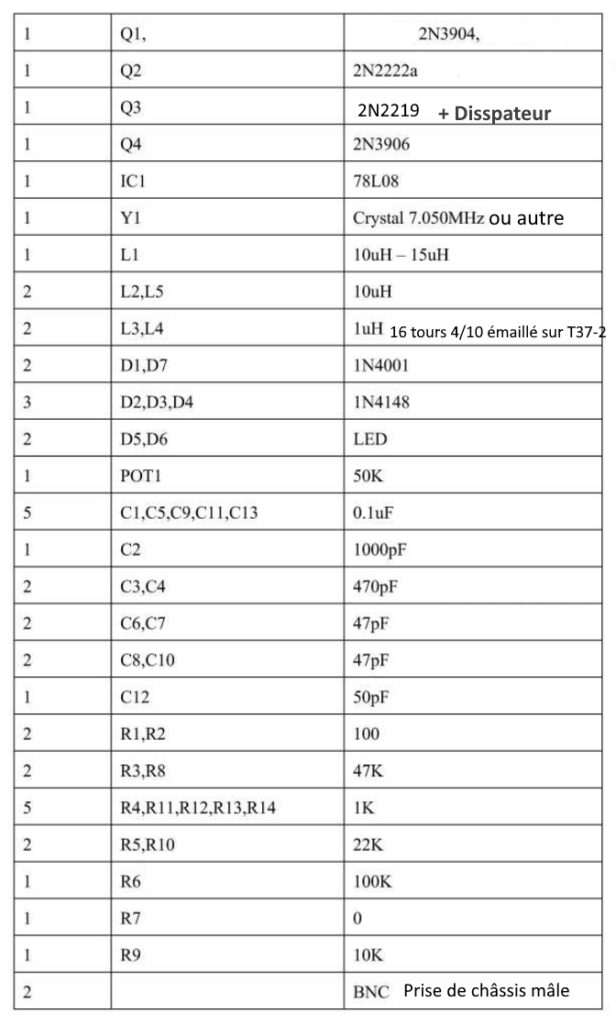

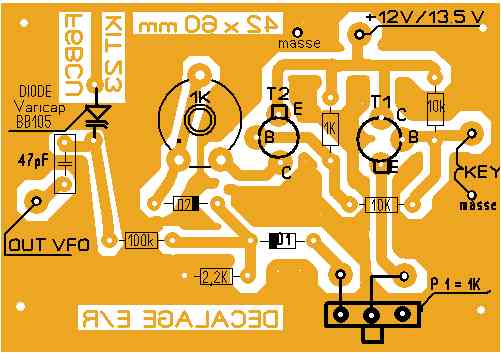

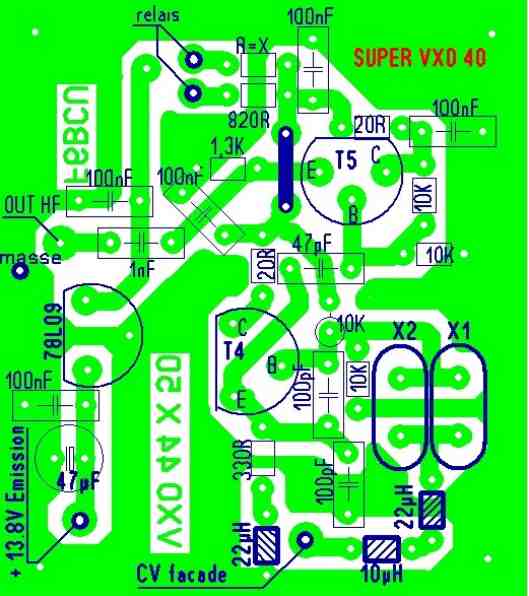

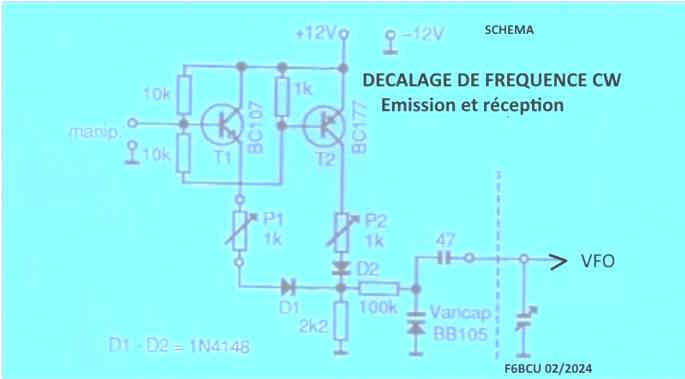

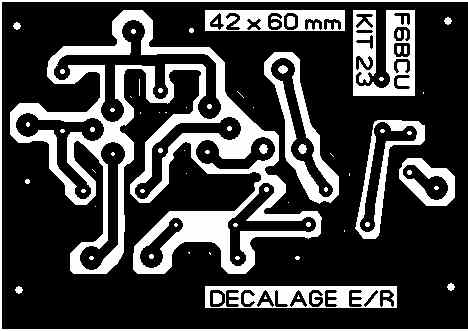

Il manquait sur le HW7 un décalage émission réception compatible avec le HW101 en position CW.
Ce que nous a appris, la pratique du trafic avec un TX/RX QRP à conversion directe, c’est qu’une même station est reçue deux fois en battement infradyne ou supradyne (par exemple à +/- 600Hz du battement zéro de l’émission de son correspondant CW)

2 Articles techniques sont disponibles en téléchargement :

Article technique 1ère partie

le lien :

https://drive.google.com/file/d/17c5oMG8FLLIMShwySuFk1qzAlWeHyfN2/view?usp=sharing

Article technique 2ème partie

le lien :

https://drive.google.com/file/d/1QcMV89-AWSPcQnjuO3NGUlKSoOKi4MWb/view?usp=sharing

Téléchargement de la 2ème partie :

Le lien ..

https://drive.google.com/file/d/11vQYPq7Ef9q63P0OS1cH-G3muSDjPVcs/view?usp=sharing

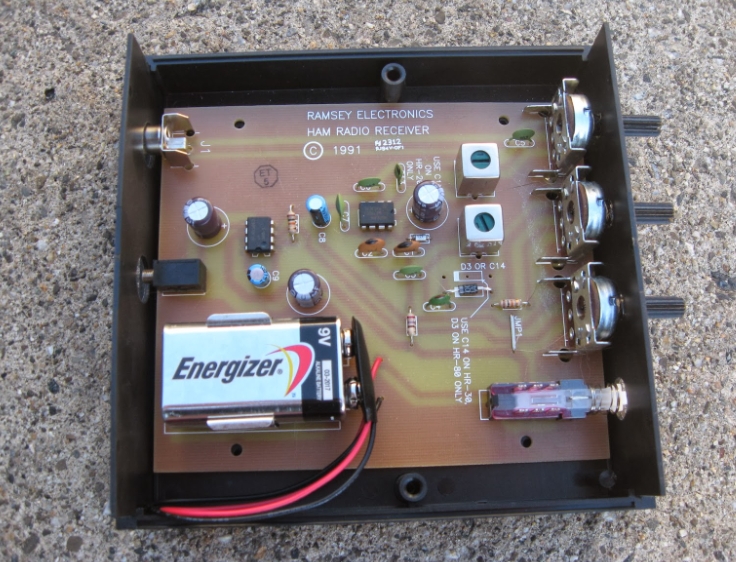

Depuis quelques années il est apparu dans le monde radioamateur un certain regain d’activité dans la construction des émetteurs de petite puissance. Après la CW certains radioamateurs se sont lancés dans la construction de petits émetteurs récepteurs phonie très performants. Du côté de la réception la conversion directe est utilisée d’une manière magistrale : facile à mettre au point d’une sensibilité inégalée et d’une excellente sélectivité avec de bons filtres basse-fréquence elle reste incontournable.
Côté émission le principe inverse est utilisé : il s’agit de la DSB ou double bande latérale. Pour générer de la DSB il faut un mélangeur équilibré réglable pour bien annuler la porteuse. L’oscillateur local est identique à la réception, un petit modulateur B.F. assure la génération des bandes latérales de modulation et la profondeur de modulation.

ARTICLE TECHNIQUE RELATIF AU MELANGEUR EQUILIBRE

le lien :

https://drive.google.com/file/d/1VUtBMEBE0BoCe6ELOU2FSvMAhq9SgL3k/view?usp=sharing

DIFFUSION DANS LA REVUE MHz en 1988

Une série de 3 articles techniques tirés de la Revue MHZ : Mai N° 63, Juin N° 64, Juillet 1988 N° 65, sont disponibles et décrivent de A à Z cet émetteur SSB

Article technique partie 1- 2 et 3 à télécharger..

Le lien partie 1 :

https://drive.google.com/file/d/1x2OoJ4R3ANTNl_zxSlNWG5gPwhvewS2e/view?usp=sharing

Le lien partie 2 :

https://drive.google.com/file/d/19AUc9O1v6nNc0iCQGAzN_wB8SK5QLoHX/view?usp=sharing

Le lien partie 3 :

https://drive.google.com/file/d/1pAneW8QwX7rWRTjGNa12YfAIaAjjVZms/view?usp=sharing

La présentation de ce coupleur n’appellera de notre part que quelques commentaires d’ordre pratiques et autres considérations purement personnelles. De très nombreux articles expliquent la théorie, la pratique etc.. Que ce soit les coupleurs F3LG ou MC COIL s’ils sont de formes différentes, sur le fond technique relatif aux ondes stationnaires et aux antennes y afférant ils se ressemblent.

Un article technique complet relatif au COUPLEUR CENTER FEED est disponible

le lien en téléchargement :

https://drive.google.com/file/d/1JthAN8S45LaRQ_qfdqk6JF37uiUh27As/view?usp=sharing

L’utilisation d’un GRID DIP par l’amateur, permet une mesure rapide et précise de la fréquence d’un circuit oscillant. D’une façon simple, il est possible d’adapter le système pour la mesure de la fréquence de résonance d’un bobinage torique.

Nous recherchions depuis quelque temps un ROS METER déjà ancien, utilisé sur les transceivers CW QRP, avec cette particularité, de n’utiliser qu’une seule diode électroluminescente et une puissance de 5 Watts HF au maximum.
Ce montage a été distribué jadis en KIT et a disparu du marché, comme beaucoup d’accessoires HF destinés aux QRP. Le principe de fonctionnement est relativement simple. Un pont SWR a été vulgarisé jadis par N7VE Dan TAYLOE, la diode LED est adjointe à ce pont. Lorsque le ROS est au minimum, la diode s’éteint et le ROS dans la ligne 50 Ohms de l’antenne, avoisine 1.1 à 1.4, valeurs très satisfaisantes pour trafiquer.

IMPLANTATION DES COMPOSANTS

Article Technique ROS/Metre LED

Lien de téléchargement :

https://drive.google.com/file/d/1NgVKKtxCNPaZiI4hbuMiUNm9pfQGuiUg/view?usp=sharing

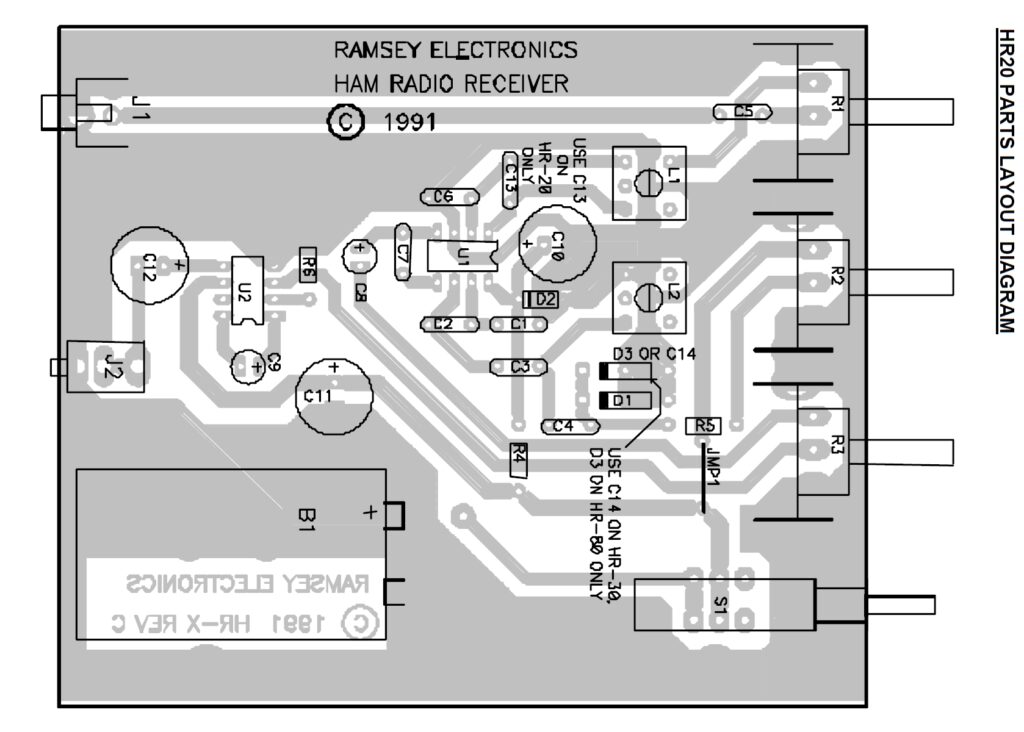

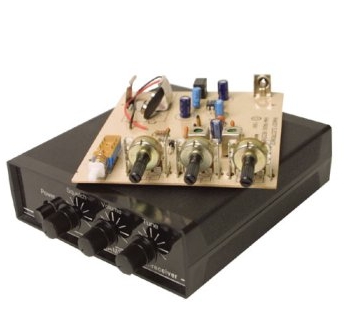

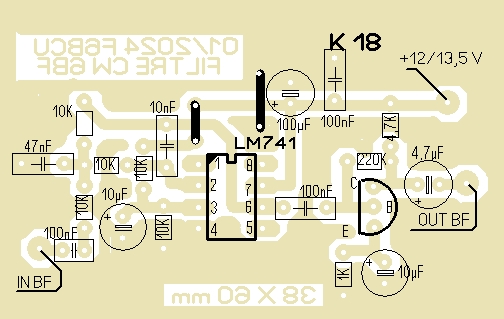

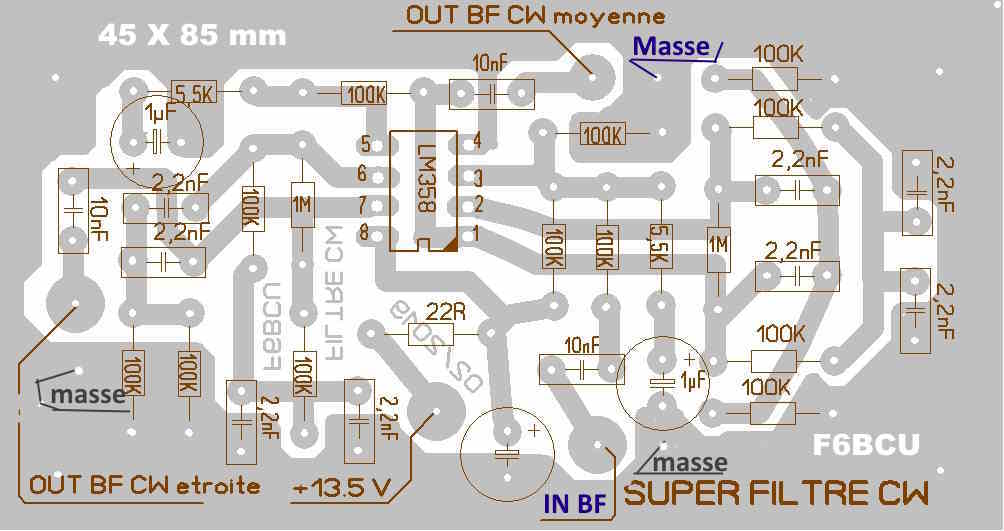

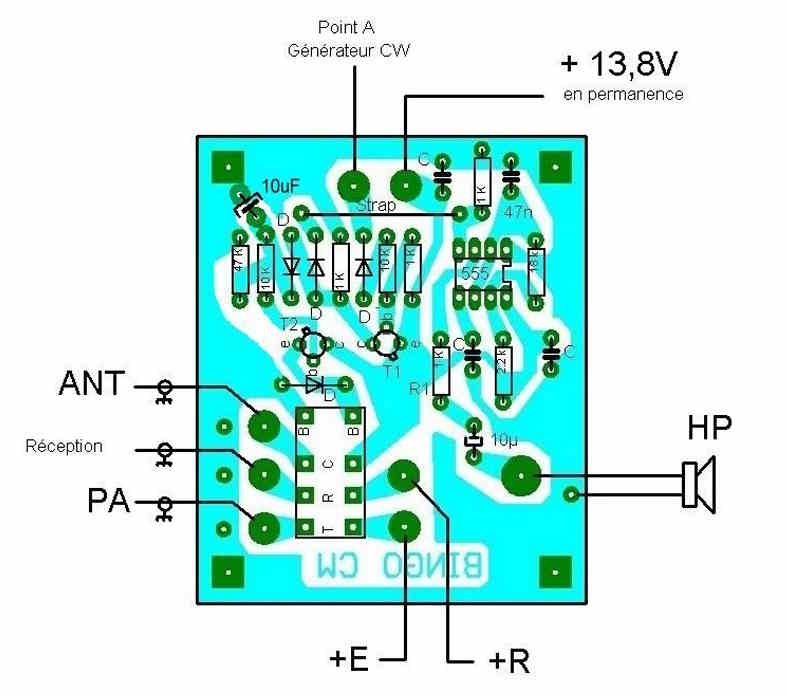

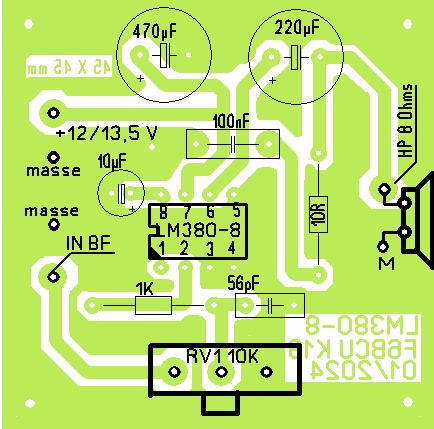

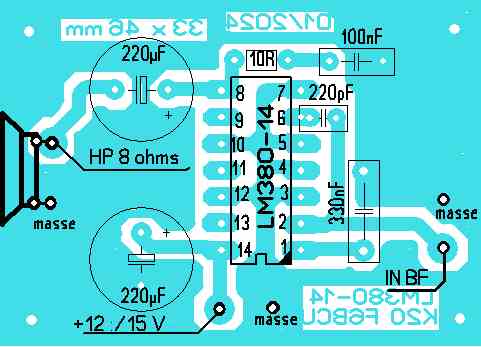

IMPLANTATION DES COMPOSANTS **FILTRE CW**

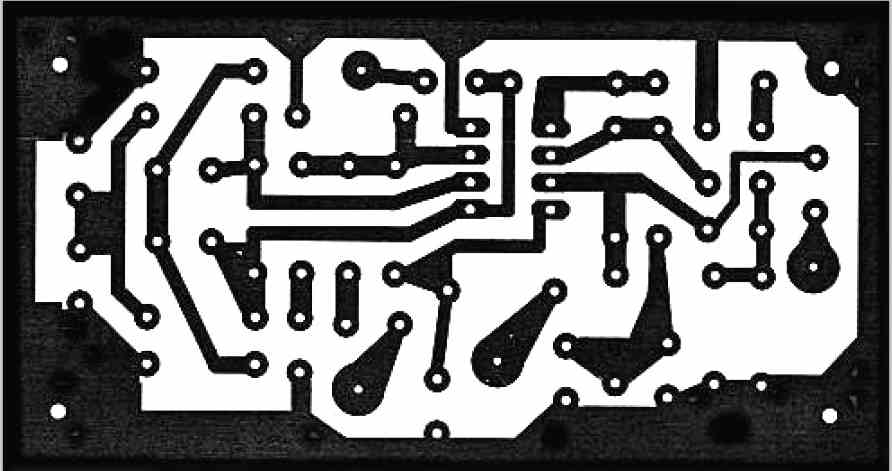

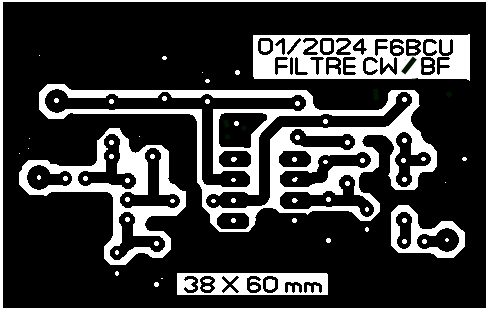

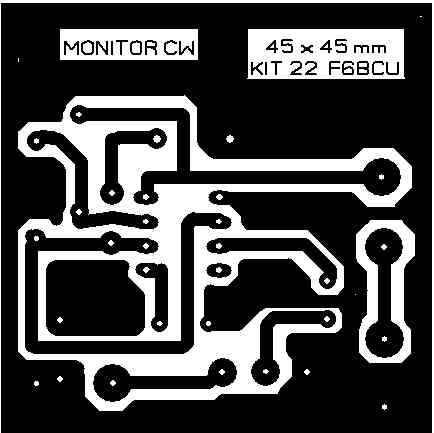

PISTES EN CUIVRE

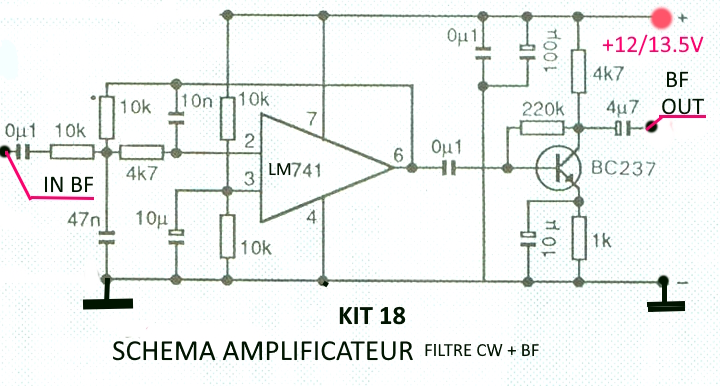

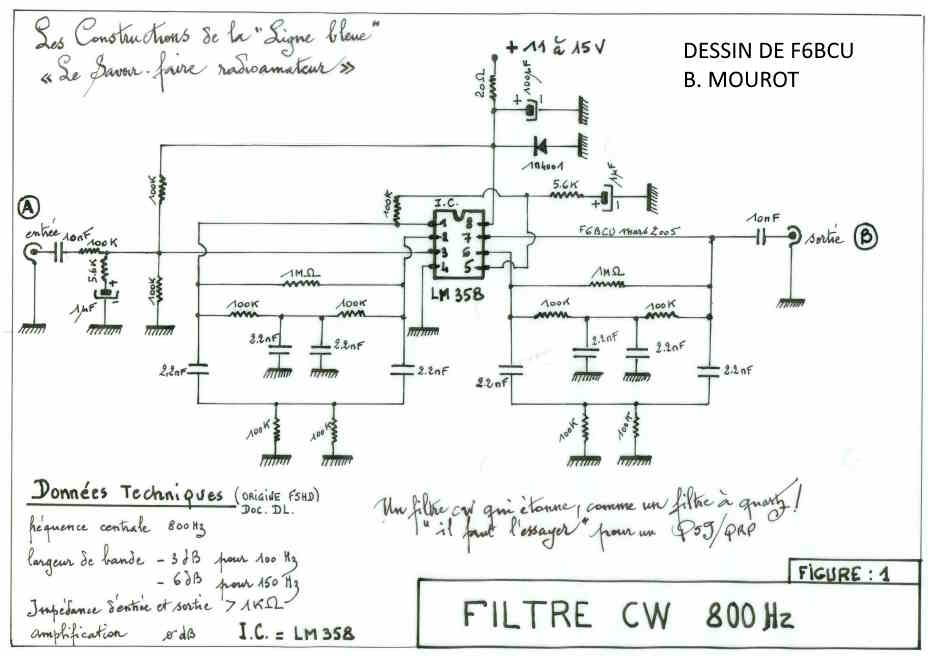

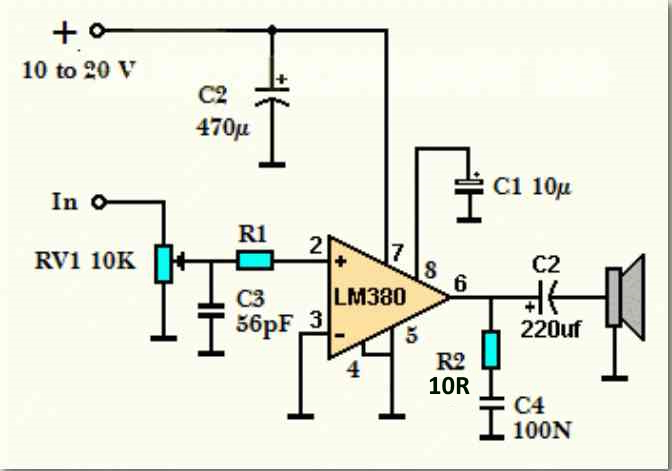

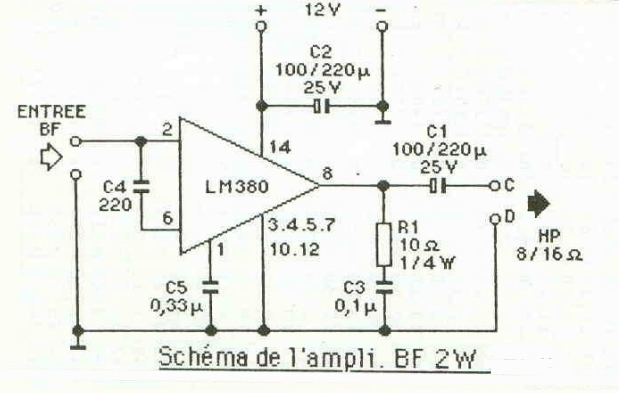

SCHEMA FILTRE CW LM358

Un filtre très efficace

Déjà en 1983 Le Radio – club de la ligne bleue pratiquait la Télévision radioamateur en 10 GHz. Le parrain du radio club était F2ST Pierre CRACCO

—————————————————F2ST

Le REF VOSGES en 1984

Réunion REF VOSGES à VITTEL 88, en 1984 sous la présidence de F3JS Président R.E.F.national. Quelques indicatifs connus :

F8DU, F3RB, F6FQU, F2JI, F1FIP, F1QO, F3Qz…
