Cette planche de 5 circuit imprimés formant le nouveau ** GENERATEUR SSB V3 BINGO SIMPLIFIE** est la preuve que le numérique ne s’impose pas, pour faire de la radioamateur et qu’il est simplement un complément, et que le radioamateur constructeur a toujours sa place.

Nous continuons le développement de notre futur projet : Construire un transceiver mono-bande SSB 40m de 10 à 15 watts HF.

En plus du 40m sont prévus le 80 et le 20m en version mono-bande !

CI-DESSOUS CIRCUIT IMPRIME DU GENERATEUR SSB 40 V3 BINGO TRAITE AU PERCHLORURE DE FER.

Le traitement manuel du circuit imprimé au Perchlorure demande moins de 10 minutes. Le bain doit faire plus de 50° et le circuit imprimé est immergé dans le bain avec un brassage très lent 1/2 circulaire( il rentre et sort du bain pour que le liquide (perchlorure) lèche le cuivre. et s’écoule lentement après chaque immersion.

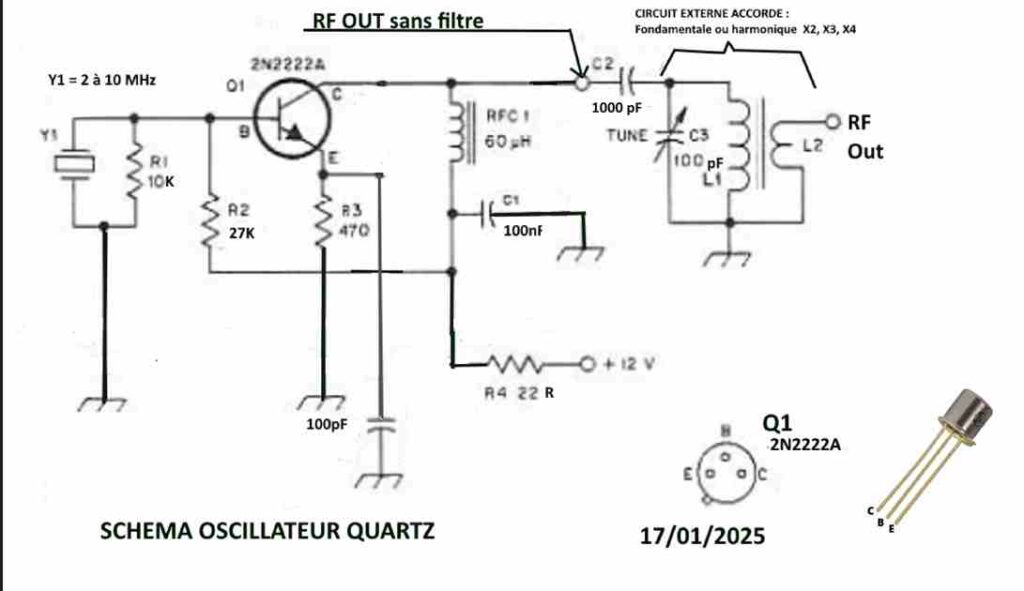

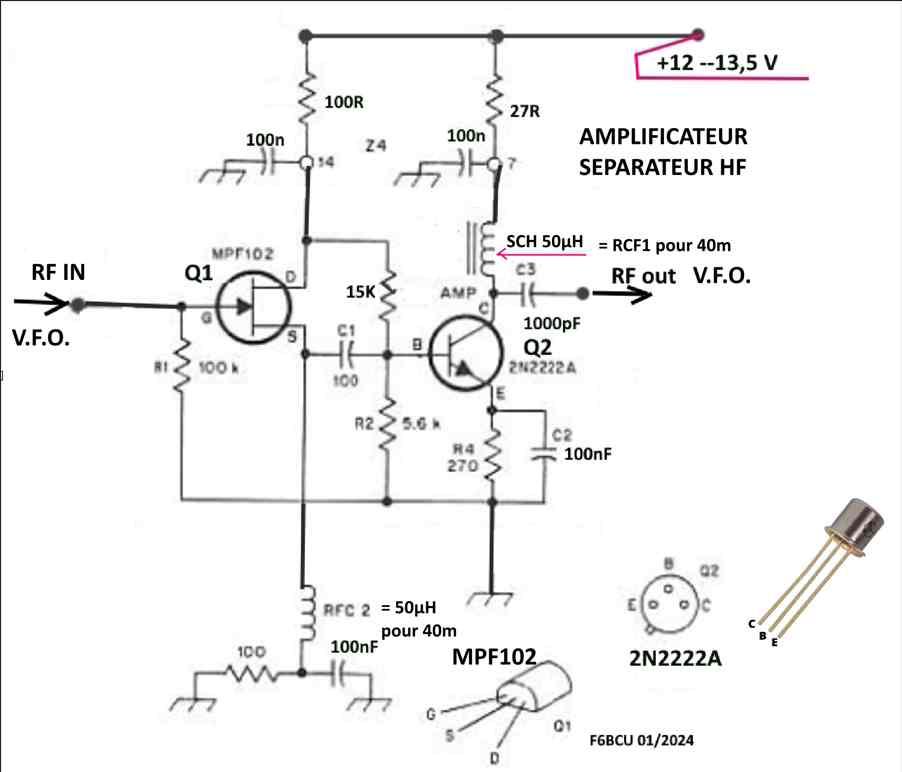

SCHEMA SIMPLIFIE DU NOUVEAU **GENERATEUR SSB V3 BINGO**

DESSIN A LA MAIN DU GENERATEUR SSB SIMPLIFIE SSB V3 BINGO

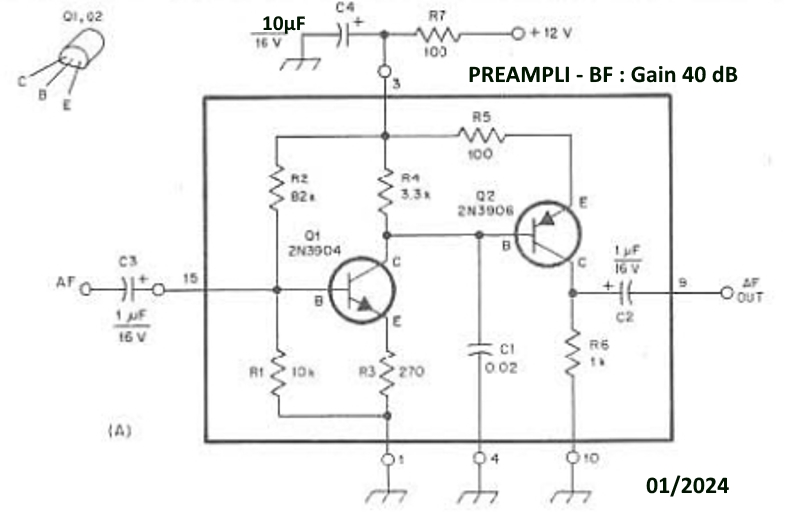

SCHEMA AMPLI BF LM386

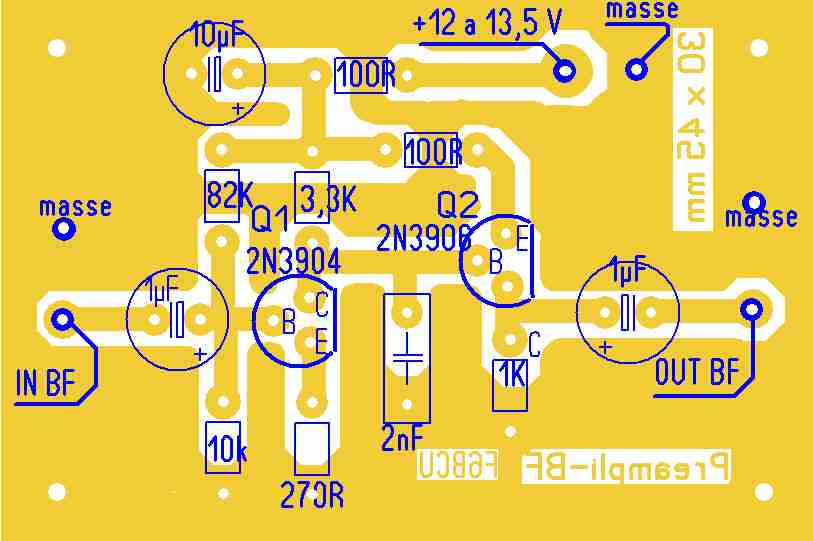

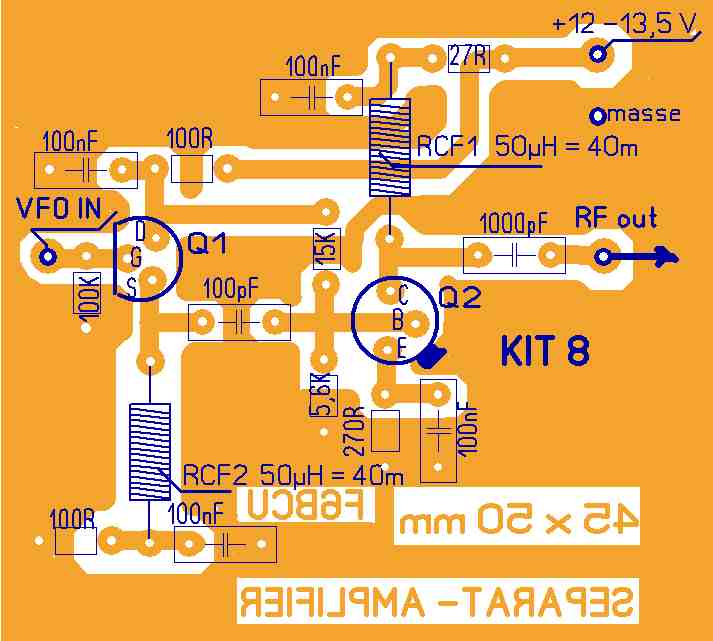

CIRCUIT IMPLANTATION DES COMPOSANTS

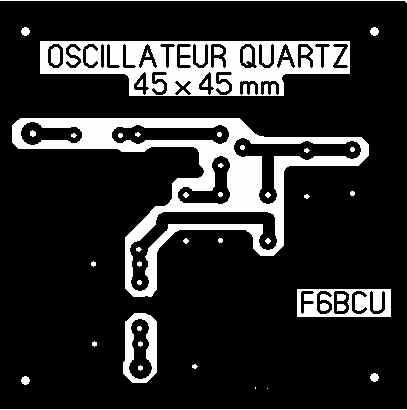

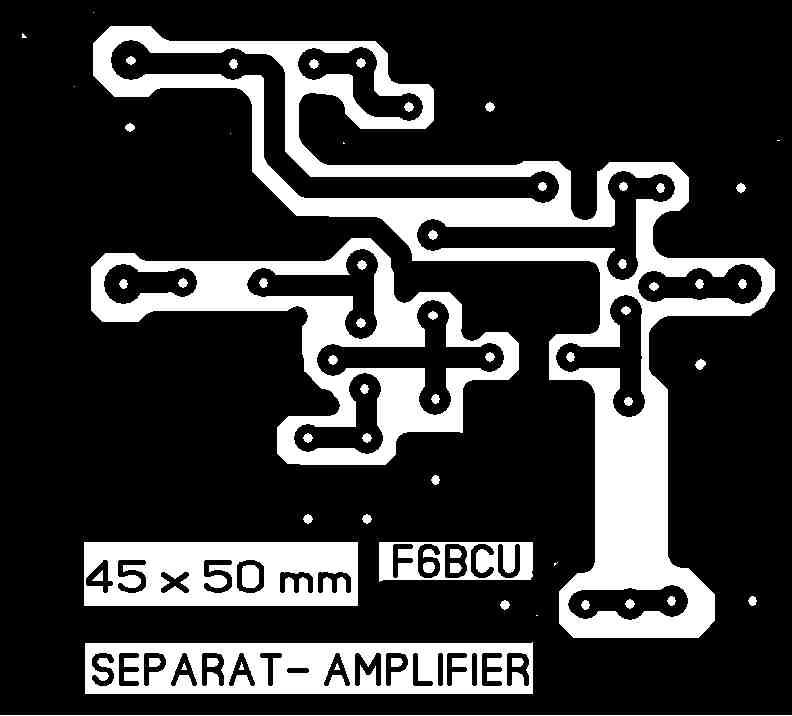

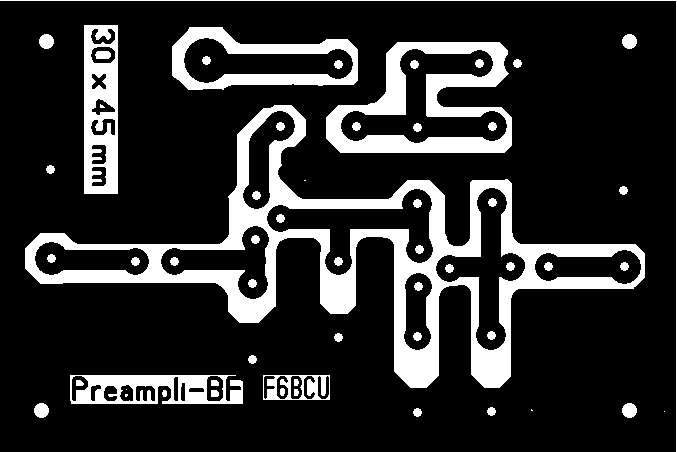

CIRCUIT PISTES EN CUIVRE

Le dessin et remplissage du PCB CUIVRE LM 386 demande environ une heure de travail.

Nous travaillons toujours dans la tradition radioamateur d’antan, quasiment autonome, tout est fait maison, comme les circuits imprimés. Nous avons largement décrit nos méthodes de travail, répertoriées dans le HANDBOOK de la LIGNE BLEUE

Au-dessus le circuit imprimé du V.F.O. côté cuivre et en dessous la photo de l’ébauche des pistes, avec comme repère le pré-perçage des trous d’implantation des composants. Nous sommes bien loin du numérique et totalement libre, modifier un circuit imprimé se passe dans la tête avec visualisation et mémorisation directe.

Voici le CIRCUIT IMPRIME DU V.F.O. terminé. Il reste a le finaliser par le traitement au Perchlorure de fer

REVUE QST ARRL aout 2024 en téléchargement

le lien /

www.grosfichiers.cowww.grosfichiers.com/QP3THDDkUW9m/QP3THDDkUW9

Comment substituer le condensateur variable rare et cher à d’autres composants bien disponibles et d’un prix abordable. Ce V.F.O. fait l’objet d’un article technique complet, notre 1er récepteur de trafic SSB/CW bande 80m.

Téléchargement de l’article technique sur le V.F.O.

le lien :

https://www.grosfichiers.com/K8rWkcfuUkS

ARTICLE TECHNIQUE SUR LE V.F.O. Une description complète du V.F.O. existe avec possibilité de téléchargement. Ce V.F.O. est toujours d’actualité et il n’utilise aucun condensateur variable pour l’accord de la fréquence, mais il est complet avec son démultiplicateur et facile à construire.
